توضیح قطعات مختلف دستگاه لیزر غیرفلزات :

کنترلر RDC6445S RDC6442 :

این وسیله کنترل کامل تمام بخشهای دستگاه اعم از حرکت محورها طبق فرمانهای صادر شده از فایل مربوطه ، کنترل تیوب لیزر و هماهنگی کامل خروجی لیزر با حرکت محورها و کنترل دمنده را بر عهده دارد این وسیله کاملاً یک تولید پیشزفته (hitech) با چندین پردازنده سرعت بالا جهت تضمین قفل شوندگی هماهنگی محورها میباشد که مراکز انگشت شماری در جهان قادر به ساخت آن میباشد.

کنترلر از یک طرف با کامپیوتر در ارتباط بوده و از طرف دیگر با بخشهای مختلف دستگاه ارتباط دارد روشهای دریافت فایل جهت برش یا حکاکی با روشهای متنوع باعث سهولت کارکرد با آن میشود کابل USB ، کابل LAN ، فلش مموری و وای فای روشهای انتقال فایل به دستگاه است . حافظه داخلی نسبتاً بالایی دارد که کارکرد مستقل از کامپیوتر را امکان پذیر می کند .

چیلر دستگاه لیزر :

این وسیله وظیفه مهمی بر عهده دارد و آن پمپاژ گردش آب داخل تیوب لیزر و کنترل دمای آب است تا تیوب قادر به فعالیت باشد در صورت بالارفتن دمای آب و خارج شدن از محدوده مجاز(15 الی 25 درجه سلسیوس) و یا عدم گردش آب ، چیلر آلارم داده و با بوق زدن اپراتور را مطلع میکند و ضمناً از کارکرد دستگاه جلوگیری میکند تا ایراد بوجود آمده توسط اپراتور بررسی و رفع گردد. در نصب اولیه دستگاه ، باید مخزن چیلر با آب مقطر طبی تا محدوده سبز رنگ پر شود و اتصال شیلنگهای چیلر به دستگاه باید جوری باشد که خروجی آب چیلر به ورودی آب تیوب در انتهای تیوب که توپی قرمز دارد وصل شده و ورودی آب چیلر به خروجی آب تیوب واقع در نزدیکی خروجی اشعه لیزر وصل میشود اگر اتصال شیلنگها اشتباه باشد تیوب لیزر با کمترین کارکرد صدمه دیده و قادر به ادامه کار نخواهد بود ، در صورت هرگونه ابهام از مشاوران گروه ویرا لیرز کمک بگیرید.

درایور راه انداز استپ موتور دستگاه لیزر:

این وسیله با تکنولوژی سطح بالا قادر به ریز کردن پله های حرکت استپ موتور(تکنولوژی میکرواستپ) می باشد بصورتی که حرکت شفت موتور شبیه حرکت پیوسته به نظر می رسد و در نتیجه دقت کارکرد آن را چندین برابر بهبود میدهد.

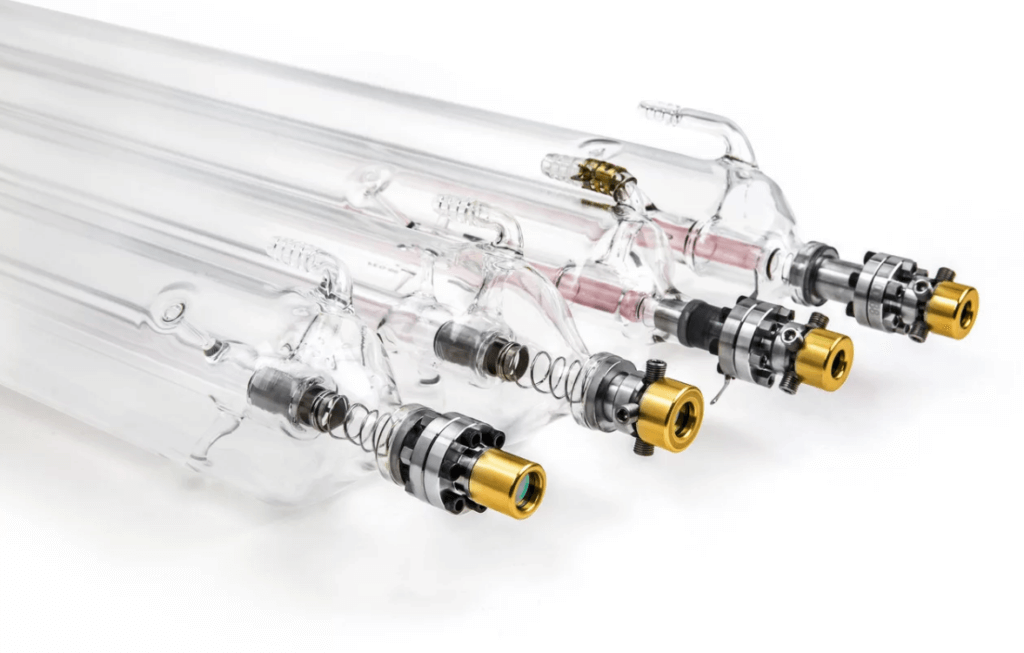

تیوب منبع اشعه لیزر :

این قطعه استوانه شیشه ای ، قلب دستگاه برش و حکاکی لیزری بوده و کار آن تولید اشعه لیزر است که در توانهای مختلف و برندهای مختلف وجود دارد که نگهداری آن شامل نکات مهمی است تا عمر تیوب تا حد امکان افزایش یابد از جمله بالانبردن توان مورد استفاده تیوب از حد مشخصی که موقع نصب دستگاه توصیه میشود نکته بعدی نخوابیدن بیش از اندازه تیوب و استفاده مداوم و متعادل از تیوب ، تیوب ها در برندهای مختلف با کیفیتهای مختلف در بازار موجود است از جمله EFR ، RECI ، YANGLI ، BOOYER و غیره ، بهترین برند تیوب مربوط به RECI میباشد که در مدلهای مختلف و ساعتهای کارکرد متفاوت تولید میشود ، روش نگهداری از تیوب اهمیت زیادی در عمر آن دارد جهت گردش آب در تیوب مهم است و باید از انتهای تیوب به سمت خروج لیزر باشد یعنی اصطلاحاً با اشعه هم جهت است در فصل زمستان از یخ زدن آب داخل تیوب جلوگیری کنید اگر دمای محیط از 5 درجه سلسیوس پایین تر برود احتمال یخ زدن آب داخل چیلر و تیوب وجود دارد برای همین یا باید محیط گرم نگهداشته شود ویا آب چیلر و تیوب تخلیه شود البته این موضوع برای زمان خاموش بودن دستگاه میباشد چون موقعی که دستگاه روشن است و فایل برش یا حکاکی در حال اجرا باشد خود تیوب گرم شده و دمای آب داخل تیوب که در حال گردش از چیلر به تیوب است بالا میرود . تیوب لیزر در توانهای مختلف 40 وات ، 80 وات ، 100 وات ، 130وات ، 150 وات و 180 وات وجود دارد که برای سایزهای مختلف دستگاهها و نوع کاربرد آنها روی هر دستگاه قابل نصب است البته توانهای 150 و 180 وات بیشتر برای برش ورقهای نازک فلزی استفاده میشود

مکنده دود دستگاه لیزر :

این وسیله با قدرت مکش بالایی که ایجاد میکند قادر به تخلیه دود و غبار ناشی از برش مواد دودزا بوده و بدون آن ، عملاً امکان کار نخواهد بود. دستگاههای ویرا لیزر مجهز به کلید صنعتی خاموش و روشن کردن مکنده بوده و مکنده از نوع پرقدرت (750 وات) انتخاب میشود تا حداکثر مکش را ایجاد نماید.

دمنده دستگاه لیزر:

این وسیله یک نوع پمپ باد کوچک است که چندین هدف را دنبال میکند اول خروج باد از نوک مخروطی نازل به روی جنس که باعث جلوگیری ازآتش گرفتن جنس در اثر برخورد لیزرمیشود دوم خنک کردن لنز و سوم اجازه نشستن ذرات دود و غبار روی لنز را نمیدهد و همچنین دود ناشی از برش به زیر جننس منتقل شده و توسط مکنده تخلیه میشود بنابراین نقش دمنده بسیار مهم بوده و بدون آن فعالیت دستگاه ممکن نیست درصورت قطع جریان باد به سرنازل ، لنز به سرعت صدمه خواهد دید و امکان آتش سوزی وجود دارد . دستگاههای ویرا لیزر برای صرفه جویی در مصرف برق و افزایش طول عمر پمپ ، خاموش و روشن شدن پمپ را بصورت اتوماتیک تعبیه کرده ، یعنی فقط در مواقع برش ، پمپ روشن شده و به محض قطع لیزر، پمپ هم خاموش می شود و برای اینکار از بهترین قطعات الکترونیکی که تولید جرقه نمیکند و سرعت بالایی دارد استفاده کرده است که باعث افزایش طول عمرپمپ می شود .

پاور hivoltage DY10 –DY13 – DY20 :

این قطعه در نوع خود به لحاظ عملکرد قطعه حساسی میباشد چون با ولتاژهای بالاتر از بیست هزار ولت سر و کار دارد این قطعه فرمانهای لازم برای برش یا حکاکی را از کنترلر دریافت کرده و با ولتاژ تغذیه 220 ولت شهری ، خروجی ولتاژ مناسب (ماکزیمم 40 هزار ولت ) را به دو سر تیوب می رساند. انتخاب مدل این پاور به نوع تیوب مورد استفاده بستگی دارد برای تیوب 80 وات و پایین تر مدل DY10 و برای تیوب 100 وات مدل DY13 و برای 130 وات به بالا مدل DY20 مناسب است. این پاورها که عموماً روکش آبی رنگ دارند مربوط به برند رسی هستند و محافظت از قطع چیلر را نیز دارا میباشند یعنی اگر چیلر خاموش بود یا گردش آب یا رمای آب دچار اختلال شده باشد و چیلر آلارم بزند از کارکرد لیزر جلوگیری خواهد کرد.

استپ موتور دستگاه لیزر:

این قطعه عملکرد دقیق و پله ای دارد و تمام حرکتهای دقیق موردنیازنازل ، جهت طی مسیرهای فایل لود شده را انجام می دهد . البته حرکت موتور توسط درایور به پله های ریزتر تقسیم میشود تا دقت حرکت بالاتر برود . این قطعه به ضربه حساس بوده و نباید ضربه بخورد.

آمپرمتر دستگاه لیزر:

این وسیله یک عقربه نشانگرجریان با واحد میلی آمپر میباشد و در قسمت بالای دستگاه کنار پنل اصلی قرار دارد تا همیشه تحت نظارت باشد چون مقدار جریانی که از تیوب لیزر میگذرد را نشان میدهد و اگر از حد مشخصی که کارخانه معین کرده بیشتر شود به تیوب فشاروارد میشود پس برای نگهداری بهتر تیوب ، نظارت بر آن اهمیت خواهد داشت.

آینه دستگاه لیزر:

دستگاههای لیزر دارای سه عدد آینه میباشند که وظیفه آنها رساندن اشعه لیزر از خروجی تیوب به ورودی لنز داخل لوله نازل میباشد، این قطعه باید همیشه بازرسی شود تا دارای خط و خش و یا گرد و غبار نباشد در صورت داشتن خط و خش و گرد و غبار با دستمال مخصوص عینک باید پاک شود و اگر هنوز کامل تمیز نشده میتوانید از الکل لسپری شده روی دستمال استفاده نمایید و اگر خط و خش از بین نرود آینه باید تعویض شود.

لنز دستگاه لیزر:

کار لنز متمرکز کردن اشعه لیزر در یک نقطه بسیار کوچک برای قدرتمند کردن آن است لنز در انواع مختلف از لحاظ مواد ساخته شده و فاصله کانونی وجود دارد که انواع فاصله کانونی برای انواع کاربردها مناسب است مثلاً لنز 2 اینچ مناسب کار با پارچه و چرم نیست و باید از مدل 2.5 اینچ برای این مواد استفاده شود. برای انتخاب جنس و مدل مناسب با کارشناسان ویرا لیزر در ارتباط باشید.

این قطعه حساسترین قطعه دستگاه لیزر از لحاظ نگهداری میباشد چون در صورت سهل انگاری در نگهداری از آن ، بسرعت باعث خرابی لنز از جمله سیاه شدن و یا ایجاد ترک و شکستن میشود دو عامل مهم که برای سالم ماندن لنز ضروری است اول برقراری باد در زمان انجام عملیات لیزری و دوم تمیز نگهداشتن آن میباشد پس باید مرتب بازرسی شود تا از تمیزبودن لنز و روشن بودن باد در لحظات خروج اشعه لیزر مطمئن شوید برای پاک کردن لنز از دستمال عینک به تنهایی و یا اسپری الکل روی دستمال استفاده نمایید ، جهت پشت و رو قرارگیری لنز داخل لوله نازل مهم میباشد و باید اشعه لیزر از سمت محدب وارد شده و از سمت تخت خارج شود. البته یک لنز نیز در دهانه خروجی تیوب وجود دارد که نظافت آن را هم باید مد نظر قرار دهید .

لنزها در مدلهای 2 اینچ و 2.5 اینچ و 3.2 اینچ و 4 اینچ وجود دارد که با توجه به نوع کاربرد و جنس مورد استفاده ، مدل لنز انتخاب میشود ، لنز 2 اینچ برای برش جنسهای نازک تا 8 میلیمتر و حکاکی با کیفیت خوب مورد استفاده قرار میگیرد لنز 2.5 اینچ برای برش جنسهای ضخامت متوسط تا 20 میلیمتر مانند چوب روسی یا ترمو و یا پلکسی گلس شفاف یا رنگی و حکاکی با کیفیت متوسط مناسب است لنز 3.2 اینچ و 4 اینچ برای برش جنسهای ضخیم در حد 50 یا 60 میلیمتر و حکاکی به نسبت با جزییات کمتر مناسب است.

مفهوم فاصله کانونی در لنز به معنی فاصله سطح لنزتا نقطه ای در خروجی لنز که کوچکترین سطح مقطع اشعه لیزر را دارا باشد بالاتر و پایین تر از نقطه کانون ، مخروطی اشعه لیزر بزرگتر میشود و روی سطح بزرگتری میتواند اثر کند و اگر زیاد بزرگ شود بجای سوزاندن ، سطح را گرم خواهد کرد.

محورهای حرکتی دستگاه لیزر:

محورهای X و Y در دستگاه لیزر از سیستمهای ریل واگن و یا غلطکی تشکیل میشود که هردو کارایی لازم برای حصول نتیجه کامل را دارا میباشند ، سلامت محورها از لحاظ تاب نداشتن و کیفیت جنس آنها و دقیق بودن پایه های نصب اهمیت زیادی در کارکرد دقیق دستگاه خواهد داشت ، سرویسهای بموقع و نظافت و روغن کاری و گریسکاری واگنها و پاک کردن جرمهای اضافی که به مرور زمان روی ریلها را میگیرد تاثیر زیادی در افزایش کارایی و طول عمر آنها خواهد داشت. دو عدد از آینه ها روی محورها نصب میشود و حرکت نرم و بدون لرزش محورها برای عملیات لیزری کاملاً ضروری میباشد .

مجموعه ویرا لیزر از محورهای غلطکی دقیق با ضخامت پروفیل بالا و بصورت دوبل استفاده میکند تا به مرور زمان و کارکرد زیاد باعث افت محورها در نتیجه خارج شدن از کالیبرنشود .

تسمه های تایمینگ دستگاه لیزر:

این تسمه ها با دنده های دقیق که در یک روی تسمه که با فولی دندانه دار درگیر است تعبیه شده ، باعث حرکت دقیق و بدون خطای نازل میشود این تسمه ها زمان نصب با کشش خاصی تنظیم میشود و کشش کمتر و یا بیشتر ، مشکل ساز خواهد بود ، کشش کمتر و شل بودن تسمه باعث خطای حرکتی میشود و کشش بیشتر باعث خرابی تسمه و دفرم شدن آن و در نهایت باعث خطای حرکتی خواهد شد .

انرژی چین دستگاه لیزر :

این قطعات پلاستیکی بصورت بند بند و زنجیری بروی هر دو محور نصب میشود و کانال داخل آنها برای گذشتن کابلها و لوله های مورد نیاز برای رسیدن به مقصد استفاده میشود و نقش این زنجیر محافظت از کابلها و لوله ها و نظم دادن به حرکت آنها برای جلوگیری از درهم ریختن و شکستن و خرابی کابلها و لوله ها میباشد .

منابع تغذیه دستگاه لیزر :

منابع تغذیه که در تابلو برق نصب میشود راه اندازی بخشهای مختلف دستگاه را بر عهده دارند از جمله سنسورها ، کنترلر ، استپ موتورها ، نور قرمز و غیره ، بنابراین کیفیت منابع تغذیه تاثیر مستقیم بر عملکرد مطلوب تمام بخشها دارد .

ویرا لیزر منابع تغذیه مورد استفاده در دستگاههای خود را از بهترین برندها انتخاب میکند تا عملکرد بخشهای مختلف تضمین شود .

Red light (نور لیزر قرمز) دستگاه لیزر:

این قطعه برای کمک به تنظیم محل اصابت لیزر، کنار لوله نازل نصب شده و محل برخورد اشعه لیزر به جنس روی میز را نشان میدهد

این قطعه در قسمت جلوی خود دارای پیچ تنظیم قطر اشعه نور قرمز میباشد که با تنظیم آن میتوان یک نقطه ی خیلی ریز روی سطح کار ایجاد کرد .

ویرا لیزر این چراغ را توسط سوکت تعبیه شده به تغذیه وصل کرده و درصورت لزوم و مواقعی که نازل نیاز به باز کردن دارد ولنز دستگاه نیاز به تمیز کردن دارد میتوانید چراغ را از تغذیه جدا کنید.
